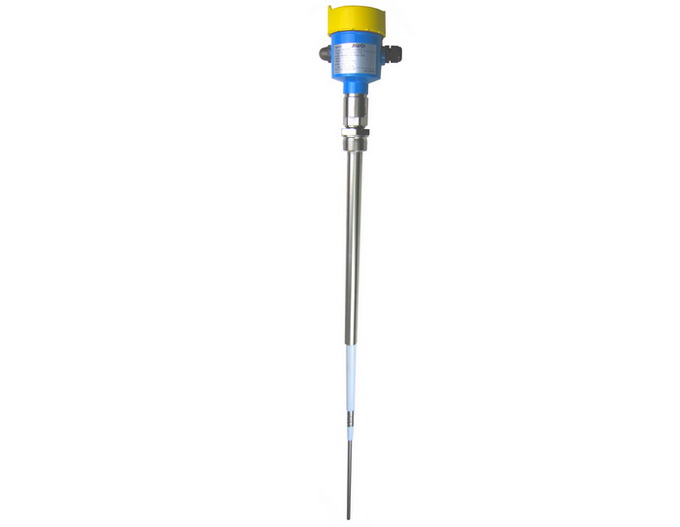

Cape-11P防護型射頻導納料位開關

< >

Cape-11P防護型射頻導納料位開關

　　■　外置不銹鋼防護管，能承受物料的一定沖擊。

　　■　在粉煤灰、重型粉末物料的料位測量中應用廣泛，尤其適用于電廠除塵器灰位、灰?guī)炝衔坏臏y(cè)量和控制。

　　■　外置雙色LED指示器，可通過旋轉表頭，實現LED的最佳朝向，便于遠程觀察。

　　■　模塊化設計，可靠性高，便于安裝和維護。
　　■　產品通過第三方可靠性檢測認證，可靠性極高。

產品概述
工作原理
產品特點
技術參數
產品應用

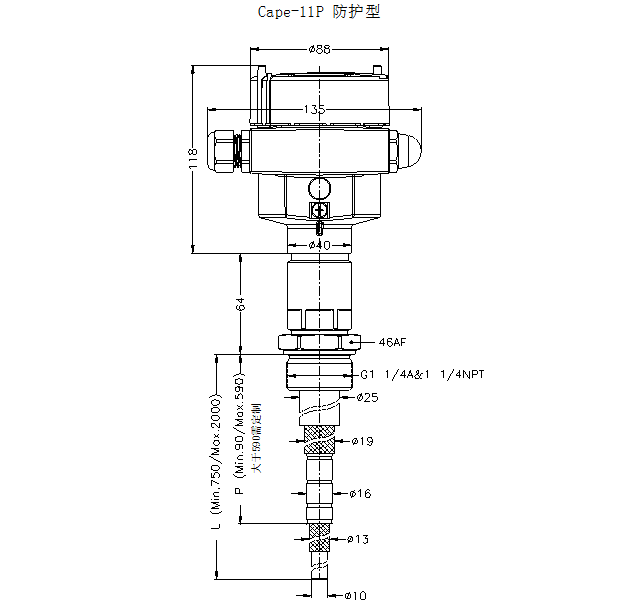

產品尺寸
訂購選型

　　Cape-11P防護型射頻導納料位開關是在通用型的基礎上，通過外加不銹鋼防護管，使之能夠承受物料的沖擊，在粉煤灰、重型粉末的料位測量中應用廣泛。
　　該產品防掛料電路設計，能夠消除傳感器上和容器內壁上的掛料或因結垢造成的測量誤差，有效提高了檢測精確性和可靠性，特別適用于電廠除塵器灰位及灰?guī)炝衔坏鹊臏y(cè)量和控制。
　　Cape-11P防護型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化，導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因?yàn)闆](méi)有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
　　■　外置不銹鋼防護管，能承受物料的一定沖擊。
　　■　在粉煤灰、重型粉末的料位測量中應用廣泛，尤其適用于電廠除塵器灰位、灰?guī)炝衔坏臏y(cè)量和控制。
　　■　外置雙色LED指示器，可通過旋轉表頭，實現LED的最佳朝向，便于遠程觀察。
　　■　模塊化設計，可靠性高，便于安裝和維護。
　　■　產品通過第三方可靠性檢測認證，可靠性極高。

適用物料	介質類型	重型固體粉末物料
適用物料	介電常數	≥1.6
探頭參數	探頭長度	750～2000mm
	保護極長度	90mm/240mm/300mm/590mm，也可根據客戶要求定制
	保護套管長度	探頭長度750～1200mm：210mm/370mm 探頭長度＞1200mm：根據客戶要求定制
	探頭直徑	φ10mm
材質	外殼	鋁合金
	內殼	塑料
	探頭金屬層	SUS304
	探頭絕緣層	PTFE
	保護套管	SUS304
電源	交流	85～264V AC
	直流	18～30V DC
	功率消耗	≤3W
響應時間	接觸物料	1S
響應時間	沒有物料	1S
信號輸出	繼電器	雙刀雙擲，8A/250V AC/30V DC
信號輸出	繼電器延時	0～30S連續可調
工作環境	過程溫度	-40～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
安全認證	防護等級	IP66

　　特別適用于以下場合的料位測量：
　　■　電廠輸灰系統灰斗。
　　本產品探頭裝有不銹鋼保護套管，能有效減輕因物料沖擊而造成的探頭損壞。
　　■　冶煉廠氧化鋁粉倉、干熄焦?fàn)t料倉。
　　■　水泥廠中原料倉、水泥倉。
- 訂購選型，詳情請?jiān)儯?span style="color:#C5251F;font-family:arial;font-size:28px;">0755-28407683
